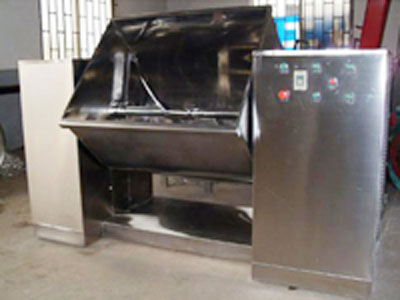

CH系列槽形混合机

      产品介绍:
      该机引进国外全套设计资料,具有新颖、高效、节能、性能独特等特点。本厂是国内规模较大,检测设备齐全,较早生产该混合设备的专业厂家,历年获重合同、守信用单位称号。搅拌部分为通轴单桨,单桨上的桨叶角度设计为合理巧妙,单桨旋转时,物料上下翻滚,同时桨叶通过物料,向混合槽左右两侧产生一定角度的推挤力,使得混合槽内任何一角落物料都不可能静止,从而使物料混合均匀。本机采用端面密封、调节密封螺母、补偿轴向压力的密封方法。
      产品用途:
      本机广泛应用于医药、食品、保健品、化工、化肥、兽药、颜料、冶金、冶炼、耐材、矿山、建材、饲料、养殖业、生物工程的混合。该机对混合物适应性广,对粗料、细粒和超细粉等各种颗粒、纤维或片状物料的混合有好的适应性。特别适用于均匀要求高,物料比重差大的物料混和。
      1、医 药:胶囊颗粒,中药调味品,粉状或颗粒状中草药等的混合。
      2、饲 料:可对各种渔用饲料,家禽用饲料,野生动物类饲料,飞禽类饲料等。
      3、食 品:各种糊状类的混合、调味品,添加剂,维生素等。
      4、化妆品:日化品、面膜、粉底、牙膏等。
      5、燃 料:各种鞭炮,烟火等原材料的混合。
      6、矿 石:对各种粉状或颗粒状矿石等的混合。
      槽形混合机结构特征:
      1、本机为整体机座,结构坚固、运转平稳,搅拌桨及物料接触处全用不锈钢制成,有良好的耐腐蚀性,保持物料的质量和清洁,不致变色。
      2、传动机构采用蜗轮、蜗杆直接传动,使用时无过大响声,并有足够的储油量,能得到良好的润滑。
      槽形混合机构造说明:
      1、搅拌减速器
      本减速器系为混合机之主要传动结构,它位于机器右侧,工作时由装置在机座机内的电动机通过三角带传动蜗杆、蜗轮,以1:40的减速带动搅拌机。蜗轮轴为空心并装有固定键,能使搅拌桨自由装拆。减速器顶上装有2个圆环螺钉,为装拆、安装使用。端盖上装有一个螺钉为高速搅拌桨定位,在出厂时已调整,一般在使用中不必再调。
      2、混合槽
      混合槽为U形体,采用不锈钢制造,内装搅拌桨,它横卧在搅拌减速器与倒料减速器上。
      3、倒料减速器
倒料减速器为控制混合槽之定位角度,它位于机器左侧,工作时由装置在机座内的电动机通过三角带传动蜗杆、蜗轮,带动混合槽在一定的角度范围旋转,使混合物料一次倒出。
      4、机座及电动机装置
机座为一整体结构,电动机装在机座内两旁的活动板上,电动机的上下可用螺杆进行调整,使三角带得到一定的松紧,保持传动力。
      技术参数:(可根据具体要求专业定制,大型,特大型设备)
型号 50型 100型 150型 200型 300型 400型 500型 600型
桨叶形式 S式单桨
工作容积(L) 50 100 150 200 300 400 500 600
搅拌转速(rpm) 24
翻转角度(°) <105
搅拌电机(KW) 1.5 2.2 3 4 5.5 5.5 7.5 11
倒料电机(KW) 0.37 0.55 0.55 0.75 1.1 1
